测量方法

四端子测试法

电压

电压测量范围

0V~20V

精度

± (0.1%  of  FS  + 0.1% of reading)

电阻

电阻测量范围

200mΩ2000mΩ两种可自动切换

精度

0mΩ ~200mΩ ± (0.5%  of  FS  + 0.2% of reading)

200mΩ~2000mΩ ± (0.5%  of  FS  + 0.2% of reading)

A/D方式

12位SAR逐次比较方式

频率

测试频率

1kHz

采样率

100次/S

显示刷新率

5次/S

测试电流

MAX   AC 20mA

比较器

开启方式

手动开启/关闭

数量

10组电压及内阻上、下限

异常报警方式

使用比较器时，可进行蜂鸣器的ON/OFF设定

电压或交流内阻超出比较器上下限时，蜂鸣器鸣响

绿色指示灯亮表示合格，红色指示灯亮表示不合格

存储功能

最多可存储10万组测试数据

查看功能

可以查看历史测试结果

校准功能

零点校准

同时校准电压与内阻的零点

电压校准

使用外部DC 3V～20V (可设置）基准校准电压

交流内阻校准

使用10~2000mΩ（可设置）精密电阻校准内阻

外部控制端子扩展

可扩展自动化测试，可扩展USB通信（可选配件，标配中不含）

预热时间

3min以上

设备工作环境要求

指标项目 指标参数

工作温度范围

0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /

存储温度范围

-10℃~50℃

工作环境相对湿度范围

≤70% RH（没有水汽凝结）

存储环境相对湿度范围

≤80% RH（没有水汽凝结）

使用场所

室内室外均可，携带方便

夹具规格与设备尺寸

指标项目 指标参数

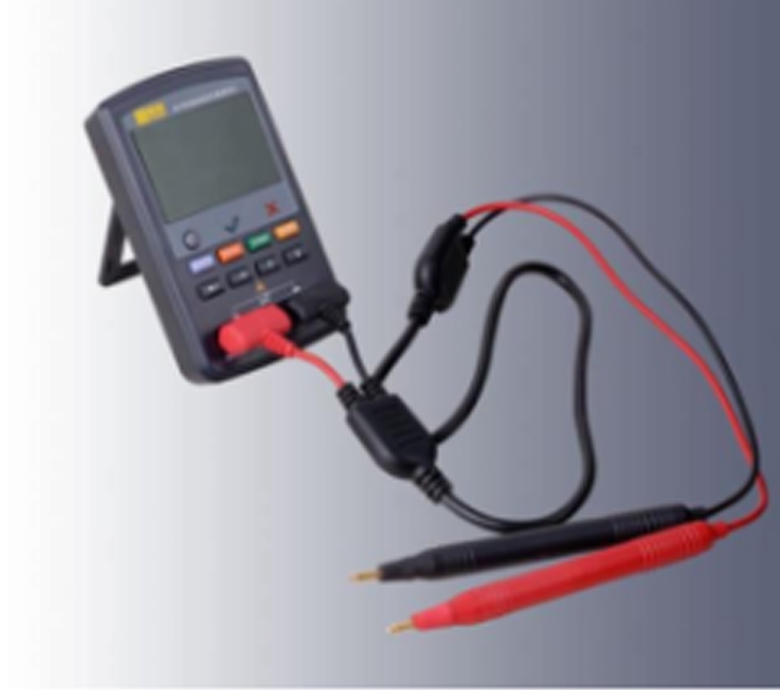

附件

聚合物夹具或者专用表笔

充电器（5V/1A)

标准电阻（100mΩ）

USB线

体积

W*D*H: 120*75*25(mm)

重量

约200g
