图1  真空-加压注液示意图

如图1所示，在商业电池组装的过程中，电解液通过定量泵注入密封腔室内，将电池放入注液室，然后真空泵对注液室抽真空，电池内部也形成了真空环境。然后注液嘴插入电池注液口，打开电解液注入阀，同时用氮气加压电解液腔室至0.2-1.0Mpa，保压一定时间，注液室再放气到常压，最后长时间静置（12-36h），从而让电解液与电池正负材料和隔膜充分浸润。当注液完成后，将电池密封，电解液理论上会从电池顶部渗入到隔膜和电极中，但实际上大量的电解液向下流动聚集在电池底部，再通过毛细压力渗透到隔膜和电极的孔隙中，如图2所示。

通常，隔膜由多孔亲水材料组成，孔隙率一般比较大，而电极由各种颗粒组成的多孔介质。普遍认为，电解液在隔膜中的渗透速度比在电极中更快，因此，电解液的流动过程应该是先渗透到隔膜，随后穿过隔膜渗透到电极中，如图2所示。

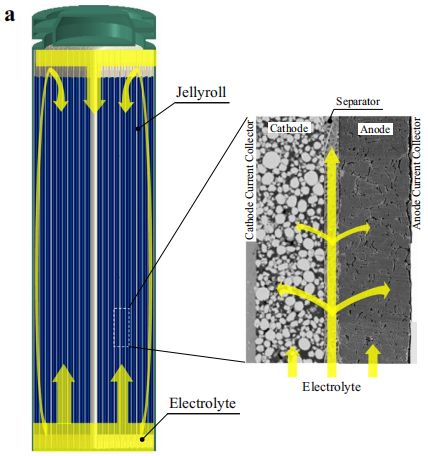

图2 电解液浸润电芯示意图

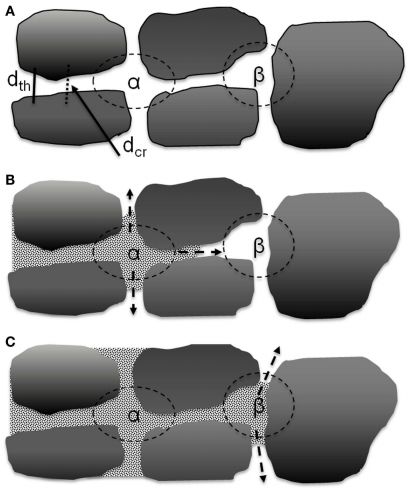

在电极中，三个或四个大的活性物质颗粒之间形成较大的孔腔，而孔腔之间通过两个平行颗粒之间的狭长通道联通，电解液先在孔腔内汇聚，然后扩散到附近的喉部。因此，电解质的润湿速率主要受联通孔腔之间的喉咙和孔腔体积控制。如图3所示，α孔腔由四个颗粒组成，与周围孔腔通过四个喉道联通，β孔腔由三个颗粒组成，与周围孔腔通过三个喉道联通。

图3  电极内孔腔结构示意图

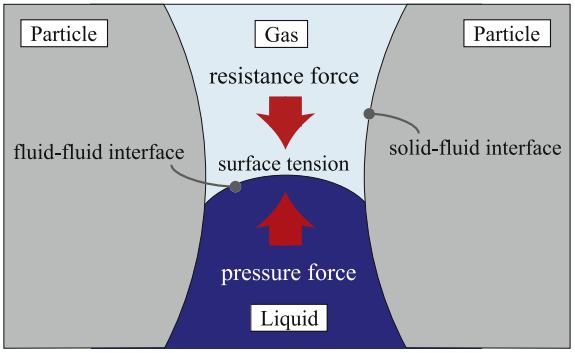

如图4所示，电解质在电极孔隙中扩散的机理可看作是三种力之间的相互作用：来自电解质流动的压力Fl，由于表面张力Fs而产生的毛细管力，以及孔中空气产生的阻力Fg。注液时，对电池抽真空可以降低空气产生的阻力，而对电解液加压注入则可以增加液体流动的驱动力。因此，抽真空-加压注液有利于电解液的浸润。

图4  电解液在孔隙内扩散动力学示意图

对于电解液的毛细管运动，可由Washburn方程描述：

h为时间t时的液体渗透高度，r为毛细管半径，γlv液气表面张力，ϑ接触角， Δρ 密度差， η粘度。由此可见，电解液的粘度，与电极的润湿接触角，表面张力等特性对浸润过程都会有影响。

电解液浸润就是在电极孔隙内驱赶空气的过程，由于孔隙结构的尺寸和形状随机分布，往往会出现电解液浸润速率不同，从而导致空气聚集在集流体附近，被四周的电解液包围，陷在电极中，电解液浸润饱和程度总是小于1。几乎所有大空隙都填充电解液了，但许多地方都存在着小空隙，小空隙代表被固体颗粒包围的空气残留。因此，如何尽量减少这种空气残留就是提高浸润程度的关键。
